射頻同軸連接器接插件電氣方麵千亿体育球盟会指標

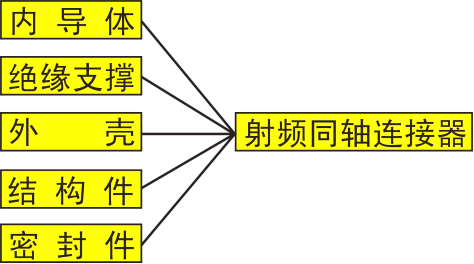

上篇我們簡述了“射頻同軸連接器接插件基本概念及千亿体育球盟会特點”，接下來，千亿体育球盟会精密小編再給大家分享下射頻同軸連接器接插件電氣方麵千亿体育球盟会指標。

1、特性阻抗

特性阻抗（Zo）是RF連接器接插件十 分重要的基本參數，它直接影響電壓駐波比、 工作頻帶、插入損耗等指標 。

特性阻抗計算公式：

2、工作頻帶設計

RF連接器的工作模式是TEM波，其下限截止頻率為零；H11模的截止頻率就是同軸線的上限工作頻率。

公式為:

3、接觸電阻

RF連接器接插件的接觸電阻是指接觸點的電阻一般在毫歐級，數值應盡量小。它主要考核接觸件的機械性能，測量時應去除體電阻、焊點電阻的影響。

4、絕緣電阻

主要考核介質材料特性、結構設計優劣及裝配過程中零件表麵是否清潔。絕緣性能差會產生漏電流，輕則產生噪聲，嚴重時無法有效傳輸信號。

5、介質耐壓

介質耐壓考核的對象與絕緣電阻差不多，但介質耐壓一旦不合格，危害性很大，它可以使連接器或整機係統直接發熱或燒毀。所以介質耐壓指標不過關是RF連接器的致命缺陷。

6、射頻高電位耐壓

一般測試頻率為5～7.5MHz，而不是介質耐壓的50Hz，在這一頻率時介質承受電壓能力是不同的。它的主要目的是考核連接器耐受高頻電壓的能力。

7、電暈電平

進行這項試驗，是為了考核連接器接插件在低氣壓條件下耐受空氣電離產生電暈的能力。因為電暈引起持續的放電，會導致連接器破壞。

8、射頻泄漏

隨著整機係統的發展，對信號傳輸質量要求愈來愈高，因此，射頻泄漏指標顯得特別重要。該指標具有雙重作用，一方麵大的射頻泄漏將造成能量傳輸損失，產生幹擾信號，另一方麵，凡是射頻泄漏性能差的千亿体育国际官网，其抗幹擾能力也很差。防止射頻泄漏著重應從連接機構、電纜裝接機構和電纜選擇幾方麵考慮。通常測試頻率為2 ～3GHz，要求指標為60～90dB。

9、射頻插入損耗

插入損耗是傳輸係統的一項重要指標，但實際中連接器接插件的損耗與電纜相比是非常小的，可以忽略不計。例如 2GHz時，SMA連接器接插件的插損耗僅為0.03dB，而SYV-50-3的插入損耗則達0.8dB/m。

10、電壓駐波比（VSWR）

VSWR定義為傳輸線上電壓(電流)最大幅值最小幅值之比，是RF連接器接插件最重要的電氣指標，是衡量RF連接器接插件性能優劣的主要依據。

對於電纜連接器來說，設計師應從連接器、電纜及裝接方法三方麵係統地考慮VSWR，無論那一方麵有缺陷，電纜組件的VSWR都不可能很好，也就是提醒設計和使用人員不應局限在連接器內研究電纜連接器的VSWR。

“ 射頻同軸連接器接插件電氣方麵千亿体育球盟会指標”就分享到這，有什麽不明白的可以聯係客服，我們將會為您詳細解答。
