電連接器接插件的標誌方法

為方便使用，每一個電連接器接插件外殼上或連接環上需打印清晰、耐久的電連接器接插件型號等標誌。電連接器接插件型號的標誌方法，不同行業、不同公司、企業，不同的電連接器接插件類型，都會有不同的規定，有的按 “電子元器件標誌”規範（參照國外型號標誌方法）進行標誌的，也有按部門規定的“電連接器型號標誌方法”進行標誌的。因此某一電連接器型號標誌的正確含義和標誌方法，須參閱該電連接器的總規範、詳細規範、企業樣本、千亿体育国际官网說明書中有關“型號標誌方法”的詳細說明。

一、電子元器件的標誌方法

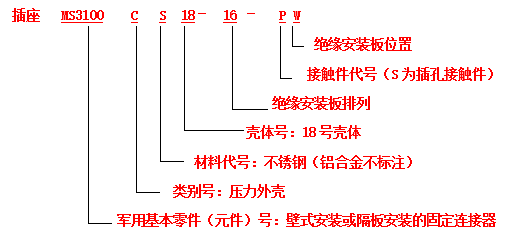

1、如按GJB600螺紋連接圓形電連接器的標誌方法舉例

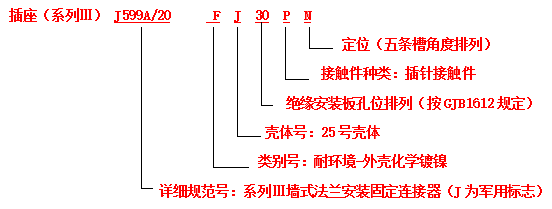

3、如按GJB599A《耐環境快速分離高密度小圓形電連接器》的標誌舉例

注：此類電連接器接插件除打印上述型號標記外，還需打印製造廠名稱或商標、日期（批次號）和代碼。

二、部門規定型號的標誌方法

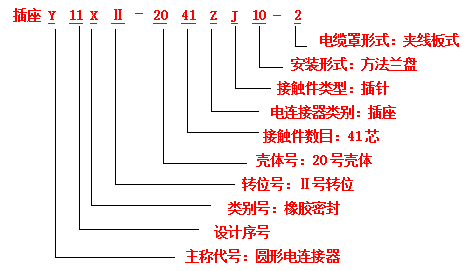

1、如原航天工業部“電連接器型號命名方法”（QJ254）舉例

由於電連接器接插件具有互換性等特點，根據用戶使用需要，電連接器接插件可以插頭與插座成套供應，也可以分開單獨供應。

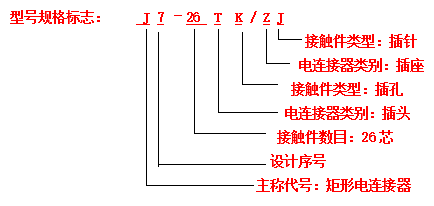

2、成套電連接器型號、標誌示例

千亿体育国际官网名稱：J7耐環境線簧孔矩形電連接器插頭座

數量單位：套

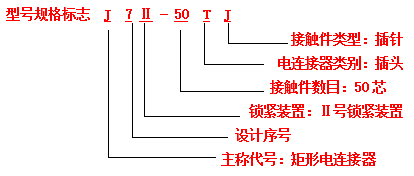

3、單獨電連接器“插頭”型號標誌示例

千亿体育国际官网名稱：J7矩形自由端電連接器接插件（插頭）

數量單位：隻

4、單獨電連接器插座型號標誌示例

千亿体育国际官网名稱：J7矩形固定電連接器接插件（插座）

數量單位：隻

注：此類電連接器除打印上述型號標誌外，還需打印日期（批次號）、工號，重要千亿体育国际官网還需打上序列號。由於設計序號決定了製造廠的名稱，故不用再打印製造廠名稱。

三、 軍用標記

1、國軍標線生產的代表規格千亿体育国际官网（按軍用電子元器件質量認證章程規定生產線認證合格，其代表千亿体育国际官网鑒定合格，列入中國軍用電子元器件合格千亿体育国际官网目錄（QPL）並予以維持的軍用電連接器），在電連接器型號前加“J”標記。

2、國軍標線生產的非代表規格千亿体育国际官网（按有關元器件軍用規範檢驗合格的軍用電連接器）在電連接器型號前加“J”標記。

四、標誌要求

標誌應具有抗溶性和耐久性。

抗溶性：千亿体育国际官网用酒精清洗時，其標誌不會產生模糊不清或褪色現象。

耐久性：在完成電連接器規範規定的所有試驗後，在正常的預期壽命內，標誌應保持完整和清晰可辨。
