矩形電連接器接插件的典型結構特點

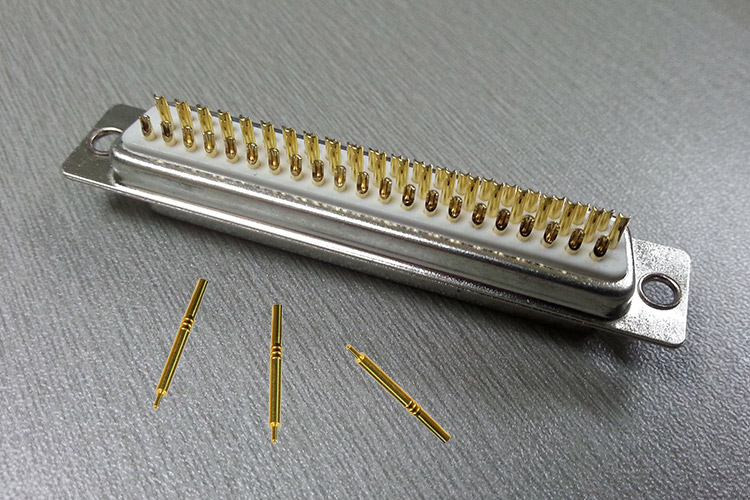

矩形電連接器接插件的典型結構特點其結構組成在很大程度上與軍用低頻電連接器相類似；同樣由接觸件、殼體件、絕緣件及附件組成；隻是殼體及絕緣安裝板的形狀為矩形或梯形等類似矩形的形狀。幾乎所有適用於低頻圓形電連接器的接觸件形式均適用於矩形電連接器，接觸件的端接方式也類同。

印製板電連接器主要端接於印製線路板而得名，但因其外表形狀大多為矩形，也有將這類電連接器歸於矩形電連接器中；而矩形電連接器中的端接形式之一亦與印製線路板連接，因此嚴格區分較難。近年由於此類電連接器發展較快，目前已形成了一類符合相應標準的電連接器類型，我們將在第四章中單獨介紹。

連接、鎖緊機構

矩形電連接器同樣由插頭和插座組成；通過插頭、插座的插合和分離來實現電路的連接和斷開，對矩形電連接器來說，主要有機櫃式、螺釘鎖緊式、中心螺杆式、扣環式、二次掛鉤鎖緊式等連接方式。

機櫃式連接為直插式連接，是將電連接器插頭、插座分別安裝於電氣設備的機架（機箱）及單元組件上，連接時，依靠單元組件的運動實現連接和分離。此類電連接器無鎖緊機構。

螺釘鎖緊式連接機構在需要鎖緊機構的矩形電連接器中較常見，它具有加工工藝簡單、製造成本低、適用範圍廣等優點，但連接速度較慢不適宜於需頻繁插拔和快速連接的場合。

中心螺杆式結構是通過分別安裝在插頭、插座上的螺套和螺杆來實現連接器的插合和分離。

其他連接方式都各有其特點，可按照實際插拔的頻次、振動強度以及重新連接的方式和速度來選用。

防誤插結構

電連接器在接觸件齧合前，殼體需準確定位，電連接器在完成外殼定位後，插針接觸件才能觸到插孔接觸件或絕緣安裝板的表麵，保證接觸件得到正確導向，不受損傷；

電連接器的防誤插功能能防止由於人員疏忽或環境限製（盲插場合等）造成的誤操作。

矩形電連接器常用的定位、防誤插方式：

1、導柱、導套定位：連接器由分別安裝於插頭（或插座）、插座（或插頭）上的導柱、導套定位導向，使接觸件在插合前得到正確定位；同時圓柱形的導柱、導套上常設計有對應的凸筋、缺口等，使千亿体育国际官网不能反插（180°反向插合），同時通過旋轉導柱、導套上缺口或缺邊的位置，可組合成多種規格千亿体育国际官网，使不同規格千亿体育国际官网之間不能互插，使千亿体育国际官网具有防誤插功能。

2、殼體定位：利用殼體定位的矩形電連接器，常具有梯形對接麵，此類殼體決定了千亿体育国际官网不能反插；如為矩形對接麵上，則殼體上常設計有對應的鍵、槽，隻有對應規格的千亿体育国际官网才能互插。

在有環境限製，需盲插或操作不方便的場合，必須選用具有防反插及誤插功能的電連接器。
