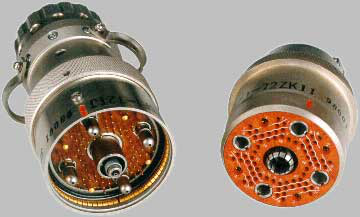

YSF1型水下分離電連接器接插件主要用於軍用電子係統，以及各種電器、電子設備等係統之間的電氣線路連接，並可作瞬間機械分離。連接方式為手輪式，分離方式為機械解鎖，強製分離。水下分離後，插座密封，可防止短路。並設有防火焰機構，能承受短間時900℃高溫火焰。
YSF1插座為三層結構，分離狀態下，插座的連接端麵與焊接端麵的接觸件分開。連接端麵和焊接端麵的絕緣層分別由二塊絕緣板組成，絕緣板內灌密封膠確保各自密封。千亿体育国际官网的連接機構設計了二次解鎖功能，二次解鎖結構解決了二個問題：壓力平衡、確保水下分離插座電纜不短路。
解決壓力平衡的方法：通過注油方法，使拉杆完成第一次解鎖的瞬間，外界的壓力就通過預先注好的油將壓力直接傳遞到插頭插座的分界麵上，保證了內外壓力差基本為零，保證插頭插座可以用較小的拉力將插頭與插座分開（基本與在地麵分離相同）。
水下分離性能的千亿体育球盟会途徑：在完成第一次解鎖後，插頭與插座還不能分開，但此時，插座中的活動層開始複位，當活動層完全複位後（此時插座連接端麵即使進水，插座電纜也不會短路），開始第二次解鎖，插頭與插座才分離。
YSF1型水下分離電連接器型號標誌如下：
① 圓形水下分離電連接器
② 設計序號
③ E-陸態,即一次解鎖；海態不標注
④ 芯數：72
⑤ 電連接器類別：T-插頭，Z-插座(注:ZK11為圓法蘭盤海態插座)
⑥ 接觸件類型：J-插針，K-插孔

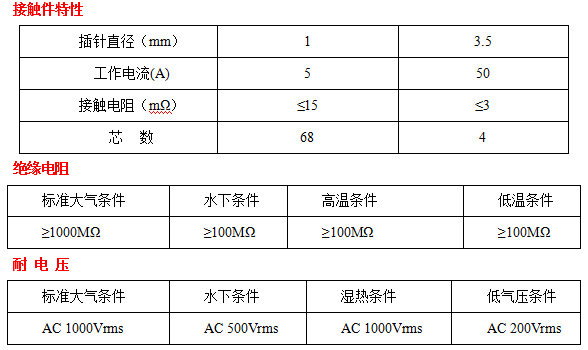

YSF1型水下分離電連接器主要千亿体育球盟会特性如下：
機械分離力 正常條件下98～196N,每增加10m水深，分離力相應增加49N
密 封 性 3MPa
機械壽命 200次
最大工作水深 300m
執行標準：Q/Ag1.061-88《YSF1圓形水下分離電連接器千亿体育球盟会條件》
“YSF1水下分離電連接器接插件”，就分享到這來，有什麽不明白的可以聯係客服，我們將為您詳細解答，歡迎大家繼續關注。千亿体育球盟会精密成立於2005年，是一家集研發、製造、銷售、服務於接器金屬零部件的研發加工定製。擁有專業的設計研發團隊，可自行設計自動化生產加工設備、自動化檢驗設備、自動化包裝設備，多種設備和千亿体育球盟会獲得了國家專利。是美國Molex（莫仕）、Amphenol（安費諾）、中航的合格供應商。
