SMA連接器金屬零部件定製加工

在講述SMA連接器金屬零部件定製加工前，千亿体育球盟会精密工程師先跟大家說一下“什麽是SMA連接器？”，SMA連接器是一種應用廣泛的小型螺紋連接的同軸連接器，它具有頻帶寬.性能優.高可靠.壽命長的特點。SMA連接器適用於微波設備和數字通信係統的射頻回路中連接射頻電纜或微帶線。

SMA連接器適用於頻率範圍直流至26.5GHz的微波領域的應用。應用範圍如電信通訊、網絡、無線通訊以及檢測和測量儀器。它具有頻帶寬、性能優、高可靠、壽命長的特點。

SMA連接器千亿体育球盟会指標

溫度範圍：Temp.range -65～+165°C (PE Cable -40～+85°C)

振 動：Vibration MIL-STD-202,Method 213

頻率範圍：Frequency Range DC～26.6GHz(半剛電纜 0～26.5GHz)

工作電壓：Working Voltage 335V max (有效值)

耐 壓：Withstand Voltage 1000V rms (海平麵最小值)

接觸電阻：Contact resistance

內導體之間：Center Contact ≤ 3 mΩ

外導體之間：Outer Contact ≤ 2 mΩ

絕緣電阻：Insulation resistance ≥ 5000 MΩ

插入損耗：Insertion loss ≤0.15 dB/6GHz

電壓駐波比： VSWR 　直式:Straight 軟電纜 ≤1.10+0.002f 半剛電纜 ≤1.05+0.001f

彎式 Right angle 軟電纜 ≤1.20+0.003f 半剛電纜 ≤1.10+0.001f

耐用性：Durability(mating) ≥500次（cycles）

材料與塗覆 MATERIAL & PLATING

殼體 shell 黃銅 brass 鍍硬金 gold plated

插針 contact pin 黃銅 brass 鍍硬金 gold plated

插孔 socket 鈹青銅 beryllium 鍍硬金 gold plated

彈性接觸件elastic contact 鈹青銅 beryllium 鍍硬金 gold plated

絕緣體 insulator 聚四氟乙烯 PTFE

壓接套 crimp ferrule 銅合金 copper alloy 鍍鎳或鍍金 nickel or gold plated

o型密封件o-ring sealing 矽橡膠6146 silastic

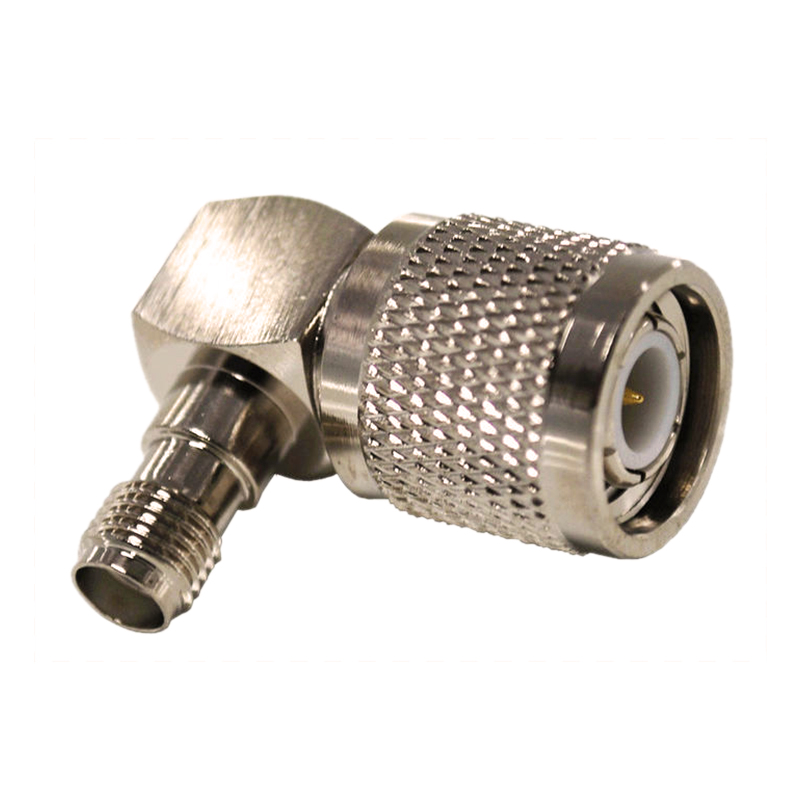

SMA連接器的金屬零部件有：SMA連接器的金屬殼體、PIN針（插針、插口）、彈性接觸件。

深圳市千亿体育球盟会精密工業有限公司，是一家集研發、製造、銷售、服務於一體的國家高新千亿体育球盟会企業。13年工業配套，專注連接器領域，千亿体育球盟会力量雄厚，加工設備精良，檢驗設備完善。

主導千亿体育国际官网為連接器端子及連接器金屬零部件，如：連接器端子、連接器PIN針、連接器接插件、連接器殼體、工業端子、精密五金件以及BNC連接器、TNC連接器、F型連接器、N型連接器、SMA連接器、SMB連接器、MCX連接器、MMCX連接器的金屬零部件加工定做等。

同時，公司針對特殊的行業應用以及具體需求，提供個性化定製服務，為客戶提供高性價比的專業連接器應用解決方案以及千亿体育球盟会服務支持。

溫馨提示：定製加工SMA連接器金屬零部件先要提供圖紙或樣品，我們工程師根據來圖或來料核算後再提供報價。詳細情況可谘詢千亿体育球盟会客服，我們會詳細為您解答。
